一、概述

開關柜綜合在線監測單元由光纖測溫單元和局部放電監測單元組成，主要用于探測、分析并連續監測高壓開關柜內局部放電信號以及開關柜內電纜接頭、觸頭、母排等處溫升的在線監測裝置。

功能特點

1）溫度監測：實時監測開關柜內電纜接頭、觸頭、母排等處的溫度；

2）局部放電監測：采用超聲波、暫態地電壓和特高頻三合一信號檢測與分析技術，對高壓開關柜內部局部放電實時監測與分析；

3）綜合評估：并結合故障案例庫進行信息的綜合處理，評估開關柜的健康狀態。

二方案架構

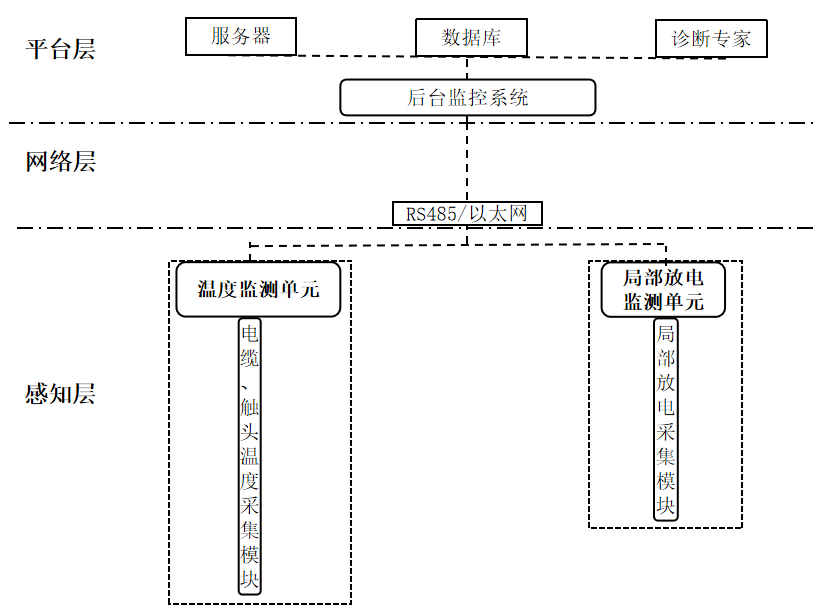

本方案分為三層，即感知層、網絡層和應用層。其中感知層通過各種智能化傳感器實現數據的采集和匯聚，網絡層通過RS485、以太網、4G、Lora等物聯網通信技術實現數據的回傳，應用層實現各種基本功能和高級功能的應用。

本方案由溫度監測和局部放電監測兩個單元組成，每個單元可以獨立監測單一參量，多個單元也可以組成大的綜合系統。

三、功能介紹

3.1 開關柜觸點、電纜接頭測溫模塊

熒光光纖測溫模塊可實現開關柜觸點、電纜接頭溫度的在線監測，它既可以單機獨立工作，也可以多臺組網使用，具備在線自動檢測功能和數值超標報警、測試功能異常報警、信號回路異常報警等功能。

功能特點

1）精準測溫，測溫范圍-20℃～150℃，測溫精度±1℃，性能穩定可靠；

2）高效運維，定位溫度異常報警，指導工作人員進行定位檢修，提高檢修效率；

3）體積小、質量輕，安裝便捷。

技術指標

3.2 開關柜局部放電監測模塊

開關柜局部放電監測模塊采用三合一復合式傳感器，可同時監測超聲波、暫態地電壓和特高頻信號，傳感器采用絕緣外殼，厚度僅為40mm，不影響設備的絕緣性能。

功能特點

1）采用超聲波、暫態地電壓和特高頻三合一信號檢測與分析技術，對高壓開關柜內部局部放電實時監測與分析，實現在線診斷與預警；

2）采用無源非接觸式傳感器，安裝無需停電、無需對開關柜進行任何改造，安裝方便使用安全。

技術參數
